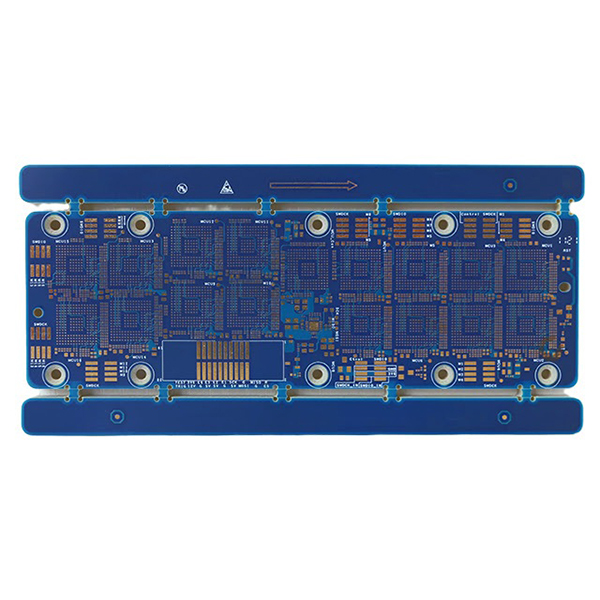

Výroba 14vrstvých 3stupňových desek plošných spojů pro testování polovodičů
Výroba 14vrstvých, 3stupňových testovacích desek PCB pro polovodiče je jedním z klíčových procesů v oblasti testování polovodičových čipů, který poskytuje vysoce výkonné hardwarové zajištění pro testování funkčnosti čipů a ověřování spolehlivosti.
Popis
14vrstvá, 3stupňová výroba desek plošných spojů pro testování polovodičů
Výroba 14vrstvých, 3stupňových testovacích desek PCB pro polovodiče, která se vyznačuje vysokou hustotou, vysokou přesností a vysokou spolehlivostí, je široce používána v různých pokročilých testovacích zařízeních pro polovodiče a slouží jako klíčový základ pro zajištění kvality a výkonu čipů.
Hlavní vlastnosti 14vrstvé, 3stupňové výroby desek plošných spojů pro testování polovodičů
- Vícevrstvé propojení s vysokou hustotou:14vrstvá struktura v kombinaci s 3stupňovou technologií HDI podporuje komplexní rozložení obvodů a izolaci více signálů, čímž splňuje požadavky na vysokou hustotu a vysokorychlostní přenos signálu.
- Přesný výrobní proces:Využívá špičkový materiál Shengyi S1000-2M s pozlaceným povrchem, minimálním průměrem otvoru 0,5 mm a minimální stopou/mezerou 4/4 mil, vhodný pro jemné rozteče a vysoce přesné testovací potřeby.
- Vysoká spolehlivost a integrita signálu:Pokročilá technologie zakrytých/slepých průchodů a mezivrstvových spojů výrazně zvyšuje integritu signálu a odolnost proti rušení, čímž zajišťuje přesnost testovacích dat.
- Vynikající materiály a řemeslné zpracování:Odolnost vůči vysokým teplotám a korozi, vhodná pro dlouhodobé a komplexní testovací prostředí.
- Flexibilní design a přizpůsobení:Podporuje různé testovací rozhraní a přizpůsobené designy, což usnadňuje integraci do různých testovacích systémů.
Úvod do 14vrstvé, 3krokové testovací desky pro polovodiče
- 14 vrstev:Odkazuje na 14 vodivých vrstev uvnitř desky plošných spojů, které umožňují komplexní propojení obvodů a izolaci signálu prostřednictvím vícevrstvého stohování, jsou vhodné pro požadavky na vysokou hustotu a vysokou rychlost signálu a podporují integritu signálu a elektromagnetickou kompatibilitu.
- 3 kroky:Obvykle se vztahuje k „krokům“ v technologii HDI (High Density Interconnect) – tři laserové vrtání a tři laminovací procesy, podporující jemnější zakryté/slepé struktury pro flexibilnější spojení a vyšší hustotu, vhodné pro vysokorychlostní/vysokofrekvenční aplikace.
- Testovací deska polovodičů:Speciálně používaná pro funkce, jako je testování funkčnosti čipů a testování stárnutí, vyžadující vysokou spolehlivost, vysokou přesnost a vynikající schopnost přenosu signálu.
Hlavní aplikace
- Testovací systémy polovodičů, jako jsou zařízení pro testování čipů, automatická testovací zařízení ATE, sondové karty a zátěžové desky.
- Náročné testovací scénáře, jako je testování funkčnosti integrovaných obvodů, testování stárnutí a analýza poruch.
- Vhodné pro balení a testování polovodičů a pro oblasti výzkumu a vývoje s požadavky na vysokou frekvenci, vysokou rychlost, vysokou přesnost a vysokou spolehlivost.
