Technologie lisování pro montáž a připojení desek plošných spojů

Technologie Press-Fit v montáži desek plošných spojů

Technologie Press-Fit je účinná a spolehlivá spojovací technika používaná při moderní montáži desek plošných spojů (PCB). Je široce používána při montáži elektronických výrobků, které vyžadují vysokou rychlost, vysokou hustotu a vysokou spolehlivost, jako jsou automobilová elektronika, komunikační zařízení, průmyslové řízení a lékařské přístroje.

Princip fungování

Technologie Press-Fit využívá elastickou strukturu speciálně navržených kolíků Press-Fit. Když jsou kolíky zasunuty do pokovených otvorů desky plošných spojů, dochází k mikroskopické elastické deformaci mezi povrchem kolíku a stěnou otvoru, což vede k pevnému mechanickému spojení a elektrickému spojení s nízkým odporem. Celý proces nevyžaduje žádné zahřívání ani pájení, čímž se zabrání tepelnému namáhání a vadám pájení způsobeným vysokými teplotami, a tím se zlepší stabilita a spolehlivost spojení.

Hlavní výhody

• Bez pájení, šetrné k životnímu prostředí:Eliminuje použití pájky a tavidla, čímž se snižuje množství škodlivých látek a tepelné poškození a splňují se požadavky na ochranu životního prostředí.
• Vysoká spolehlivost:Spojení lisováním nabízí vynikající odolnost proti vibracím a nárazům, vhodné pro náročné pracovní prostředí.

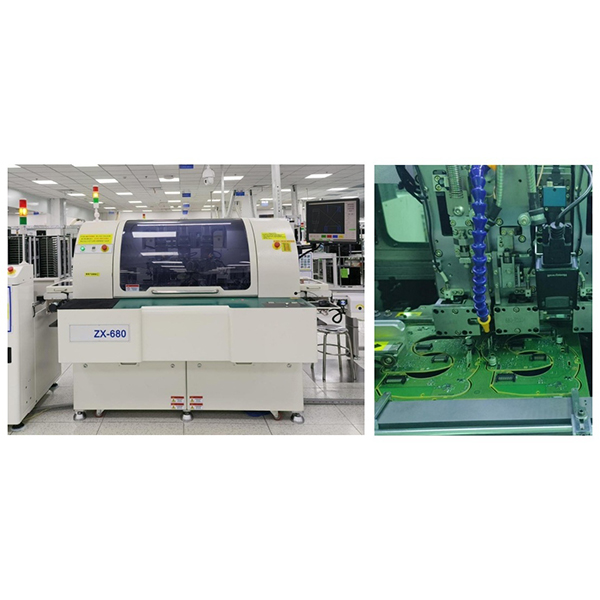

• Snadná obsluha, efektivní a časově úsporné:Automatizované lisovací zařízení umožňuje efektivní hromadnou montáž a zvyšuje efektivitu výroby.
• Silná udržovatelnost:Usnadňuje následné opravy a výměny, čímž zvyšuje udržovatelnost produktu.
• Vhodné pro montáž s vysokou hustotou:Zvláště ideální pro vícevrstvé a oboustranné desky vyžadující montáž s vysokou hustotou.

Oblasti použití

Technologie lisování se široce používá v automobilových řídicích jednotkách, průmyslových automatizačních zařízeních, komunikačních základnových stanicích, serverech, lékařské elektronice a dalších oblastech, které vyžadují extrémně vysokou spolehlivost připojení a efektivitu montáže. Použitím technologie lisování je možné dosáhnout vysoké hustoty, vysokého výkonu a vysoce spolehlivých elektrických spojů, což z ní činí nepostradatelný klíčový proces v moderní výrobě elektroniky.
