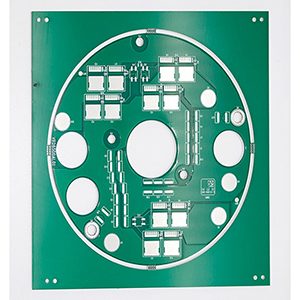

Jaké jsou běžné materiály používané v deskách plošných spojů?

PCB (deska s plošnými spoji) je základní součástí moderních elektronických zařízení. Slouží nejen jako fyzická podpora elektronických součástek, ale také jako klíčový nosič pro elektrické propojení a přenos signálu. Podobně jakoneuronové sítěv elektronickém světě, PCB efektivně a spolehlivě propojuje různé komponenty a vytváří tak kompletní obvodový systém.

Základní materiály

1. Fenolový papírový substrát:Nejtradičnější základní materiál PCB, vyrobený z papíru impregnovaného fenolovou pryskyřicí. Nabízí dobrou obrobitelnost a nízké náklady, ale má špatnou tepelnou odolnost a dielektrické vlastnosti. Je vhodný pouze pro spotřební elektroniku a domácí spotřebiče s nízkými požadavky na elektrický výkon a mírným prostředím.
2. Epoxidové skleněné vlákno (FR-4):V současné době nejrozšířenější, vyrobený z epoxidové pryskyřice a skleněného vlákna. Vyznačuje se vynikajícími elektrickými vlastnostmi, mechanickou pevností, tepelnou odolností a chemickou stabilitou. FR-4 je široce používán v běžných elektronických zařízeních, jako jsou počítače, komunikační zařízení a průmyslové řídicí systémy.
3. Polyimidový substrát:Používá polyimidovou fólii jako izolační vrstvu a nabízí extrémně vysokou tepelnou odolnost (kontinuální pracovní teploty nad 260 °C), vynikající elektrické vlastnosti, nízkou absorpci vlhkosti a dobrou mechanickou pevnost. Používá se hlavně v leteckém a kosmickém průmyslu, vojenství, automobilové elektronice a dalších oblastech s vysokými nároky na spolehlivost a náročným prostředím, stejně jako ve vysokofrekvenčních obvodech, jako jsou mikrovlnné a RFID.
4. Hliníkový substrát:Používá hliníkovou slitinu jako základ, pokrytou izolační dielektrickou vrstvou. Má vynikající odvod tepla, což účinně řeší problémy s řízením tepla ve vysoce výkonných elektronických zařízeních. Má také dobrou mechanickou pevnost, elektromagnetické stínění a určitou odolnost proti korozi. Běžně se používá v LED osvětlení, výkonových modulech, automobilové elektronice, audio zařízeních a dalších aplikacích vyžadujících účinný odvod tepla.
5. Měděný substrát:Jako základ používá vysoce čistou měď s kompozitní izolační vrstvou. Měděné substráty mají vynikající tepelnou vodivost, mnohem vyšší než hliník, a jsou zvláště vhodné pro aplikace s vysokým výkonem a vysokým teplem, jako jsou vysoce svítivé LED diody, výkonové moduly, elektrická vozidla a telekomunikační základnové stanice. Nabízejí také vysokou mechanickou pevnost a odolnost proti korozi, vhodné pro drsné prostředí.
6. Speciální substráty:Pro vysokofrekvenční, vysokorychlostní nebo vysoce spolehlivé elektronické výrobky se také používají vysoce výkonné materiály, jako jsou keramické substráty a PTFE (polytetrafluorethylen), aby byly splněny speciální elektrické a environmentální požadavky.

Měděná fólie

Měděná fólie je hlavním materiálem pro vodivou vrstvu desek plošných spojů a dělí se na dva typy:

1. Elektrolytická měděná fólie:Vyrábí se chemicky nanesením rovnoměrné měděné vrstvy na nerezový válec, který se poté odloupne. Je levná, dostupná v různých tloušťkách a velikostech a je hlavním typem měděné fólie pro tuhé desky plošných spojů.
2. Válcovaná měděná fólie:Vyrábí se opakovaným válcováním a žíháním mědi fyzikálními metodami. Má vysokou tažnost, díky čemuž je zvláště vhodná pro flexibilní desky plošných spojů (FPC) a dynamická prostředí. Její hladký povrch a nízké hřebeny jsou ideální pro vysokofrekvenční a mikrovlnné aplikace, ale je dražší, má slabší přilnavost k substrátům a je omezená v šířce.

Izolační vrstva

Izolační vrstva se nachází mezi měděnou fólií a základním materiálem a zajišťuje elektrickou izolaci mezi vodivými vrstvami a bezpečnost obvodu. Mezi hlavní materiály patří:

• Epoxidová pryskyřice:Dobrá izolace a přilnavost, nízká cena, široce používaná ve většině desek plošných spojů.
• Polyimid:Vynikající tepelná odolnost a elektrické vlastnosti, ideální pro špičkové, vysokofrekvenční nebo vysokoteplotní aplikace.

Ochranná vrstva

1. Pájecí maska:Obvykle zelená, pokrývá povrch desky, chrání obvod před zkraty, vymezuje oblasti pájení, zabraňuje vzniku pájených můstků a zvyšuje přesnost pájení a spolehlivost desky.
2. Sítotisková vrstva:Používá se k označení polohy komponentů, identifikátorů, varování atd. Sítotisková vrstva usnadňuje montáž a pozdější údržbu, pomáhá technikům rychle identifikovat komponenty a stopy.

Povrchová úprava

Pro zlepšení pájitelnosti, odolnosti proti oxidaci a spolehlivosti se běžně používají tyto procesy povrchové úpravyHASL(vyrovnání pájky horkým vzduchem),ENIG(bezproudové niklování a pokovování zlatem),OSP(organická ochrana pájitelnosti) aponorné stříbro, v závislosti na potřebách aplikace.

Pájka

1. Pájka ze slitiny olova a cínu:Například eutektická pájka 63Sn-37Pb, která poskytuje dobrou vodivost, zpracovatelnost, nízký bod tání a pevné pájené spoje. Vzhledem k toxicitě olova však její použití klesá ve prospěch ochrany životního prostředí.
2. Bezolovnatá pájka:Teplota tání kolem 217 °C, netoxická a šetrná k životnímu prostředí, vyžaduje přísnější zpracování a stala se hlavní volbou.

Ekologické a udržitelné materiály

S přísnějšími ekologickými předpisy klade výroba desek plošných spojů větší důraz na bezhalogenové, RoHS kompatibilní a recyklovatelné materiály, což podporuje ekologický a udržitelný rozvoj v elektronickém průmyslu.

Oblasti použití

Běžné materiály pro desky plošných spojů se široce používají vspotřební elektronice,komunikačních zařízeních,průmyslovém řízení,automobilové elektronice,lékařských přístrojích,chytré domácnosti,LED osvětlenía další oblasti. Ať už se jedná o prototypy nových produktů nebo zkušební výrobu malých sérií, vysoce kvalitní materiály pro desky plošných spojů jsou klíčem k zajištění výkonu a spolehlivosti elektronických produktů.
