průchozí otvory

Průchozí otvory se používají k propojení všech vrstev desky plošných spojů

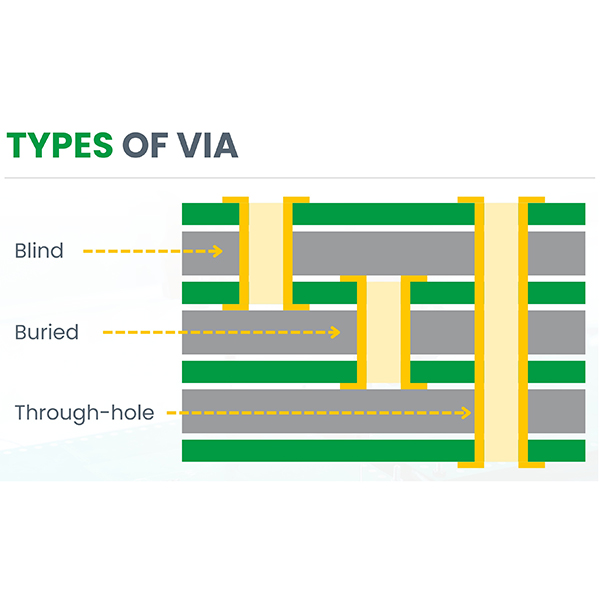

Průchozí otvory jsou otvory, které procházejí všemi vrstvami desky plošných spojů a mají otvory na obou koncích. Obvykle se používají k propojení obvodových drah mezi vrstvami a k uchycení vývodů součástek. Jedná se o standardní typ otvorů v tradičním návrhu desek plošných spojů.

Popis

Průchozí otvoryjsou běžným typem otvorů v deskách plošných spojů. Jedná se o otvory, které procházejí z jedné strany desky plošných spojů na druhou a slouží k propojení vodivých drah mezi různými vrstvami desky a také jako montážní body pro vývody součástek.

Hlavní vlastnosti

  1. Prochází všemi vrstvami desky plošných spojů, sahá od horní vrstvy k dolní vrstvě a oba konce jsou odkryté na povrchu desky. Otvor je zcela průhledný.
  2. Běžně se používá k propojení vodivých stop mezi různými vrstvami desky plošných spojů a k montáži vývodů součástek.
  3. Vyrábí se pomocí vyspělých procesů, které obvykle zahrnují mechanické vrtání nebo laserové vrtání následované metalizací (galvanizací) pro dosažení elektrické kontinuity.

Použití

  1. Vytváří elektrická spojení mezi vrstvami desky plošných spojů.
  2. Umožňuje pájení tradičních průchozích komponent (rezistory, kondenzátory, integrované obvody atd.) zasunutím pinů do otvorů.
  3. Široce používáno v různých typech desek plošných spojů, zejména oboustranných a vícevrstvých deskách.

Výhody

  1. Bezpečné spoje se stabilním a spolehlivým elektrickým výkonem.
  2. Vyspělý výrobní proces, nízké náklady, vhodné pro hromadnou výrobu.
  3. Usnadňuje ruční montáž a údržbu.
