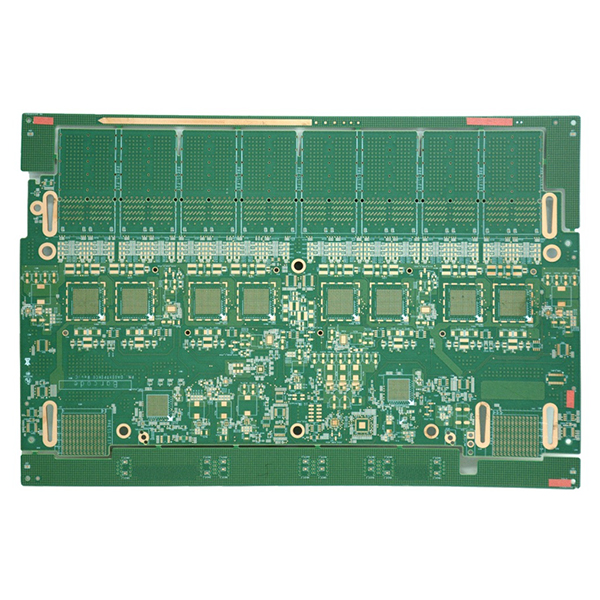

výroba spínacích desek plošných spojů

výroba spínacích desek plošných spojů pro sítě s vysokou hustotou

Desky plošných spojů pro přepínače jsou obvykle navrženy s vícevrstvou strukturou o 12 nebo více vrstvách a poměrem stran nad 9:1, aby splňovaly požadavky na montáž s vysokou hustotou a komplexní přenos signálu.

Popis
Šířka a rozteč linek dosahují 0,075 a 0,090 mm a průměr otvorů je 0,225 mm, což je činí vhodnými pro propojení s vysokou hustotou. Výroba spínacích desek plošných spojů běžně využívá hybridní lisovací procesy, při nichž se používají hlavně vysokorychlostní materiály třídy Ultra Low Loss smíchané se standardními materiály FR4, aby se dosáhlo rovnováhy mezi výkonem signálu a kontrolou nákladů. Rozložení desky plošných spojů obvykle zahrnuje velké množství optických modulů nebo rozhraní vysokorychlostních konektorů. Aby byly splněny požadavky na vložný útlum a integritu signálu pro vysokofrekvenční a vysokorychlostní signály, jsou při návrhu široce používány pokročilé technologie, jako je zpětné vrtání a otvory pro pryskyřičné zátky + POFV.

Hlavní vlastnosti výroby spínacích desek plošných spojů

  • Vícevrstvá struktura, obvykle s 12 nebo více vrstvami, vhodná pro komplexní návrhy síťových zařízení.
  • Vysoký poměr stran, větší nebo rovný 9:1, podporující vertikální propojení s vysokou hustotou.
  • Jemné zpracování obvodů s minimální šířkou/rozestupem linek 0,075/0,090 mm, splňující požadavky na vysokorychlostní přenos signálu.
  • Minimální průměr otvoru 0,225 mm, vhodný pro propojení s vysokou hustotou a miniaturizované konstrukce.
  • Hybridní lisovací proces, kombinující materiály Ultra Low Loss s vysokou rychlostí se standardním FR4 pro vyvážený výkon a náklady.
  • Četné rozložení vysokorychlostních rozhraní pro více optických modulů a aplikace vysokorychlostních konektorů.
  • Podporuje zpětné vrtání a otvory pro pryskyřičné zátky + procesy POFV, což výrazně snižuje ztráty při vložení signálu a zlepšuje integritu signálu.
  • Přizpůsobitelné rozměry, počet vrstev, speciální procesy a rozložení rozhraní podle požadavků zákazníka.

Hlavní aplikace

  • Různé vysoce výkonné základní desky síťových přepínačů a rozšiřující karty.
  • Základní přepínací zařízení pro datová centra a cloudové výpočetní platformy.
  • Vysokorychlostní směrovače a komunikační zařízení páteřní sítě.
  • Základní přepínací zařízení pro sítě velkých podniků a metropolitní sítě.
  • Vysokorychlostní propojovací moduly v komunikačních základnových stanicích 5G a přenosových sítích.
  • Další oblasti síťových a komunikačních zařízení s přísnými požadavky na vysokorychlostní signály a propojení s vysokou hustotou.
