šablonový tisk pro efektivní nanášení pájecí pasty

Tisk pájecí pasty

Kvalita tisku pájecí pasty má přímý vliv na následné umístění součástek a spolehlivost pájecích spojů, což je rozhodující pro celkovou kvalitu elektronických výrobků.

Princip fungování

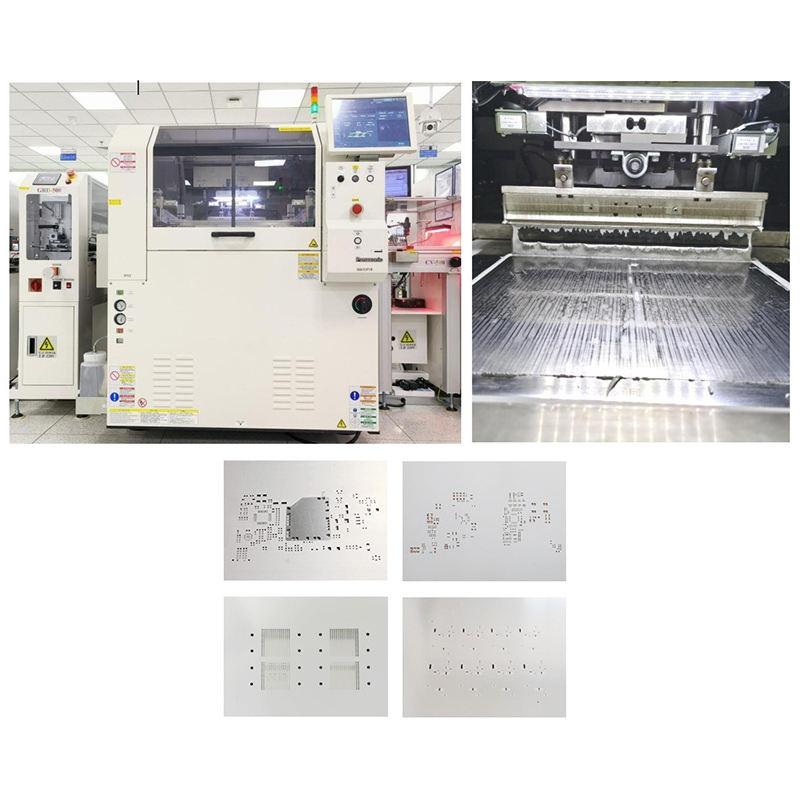

Při tisku pájecí pasty se obvykle používá automatická nebo ruční tiskárna k vyrovnání šablony s deskou plošných spojů. Stěrka se používá k rovnoměrnému rozetření pájecí pasty po povrchu šablony. Pájecí pasta prochází otvory šablony a je přesně nanášena na pady desky plošných spojů. Po odstranění šablony zůstává vzor pájecí pasty úhledně na desce plošných spojů, která je tak připravena k umístění součástek a pájení reflow.

Kroky procesu

1. Vyrovnejte šablonu s deskou plošných spojů, aby každý otvor přesně odpovídal podložce.
2. Pomocí stěrky rovnoměrně naneste pájecí pastu na šablonu.
3. Pájecí pasta se přenese otvory šablony na pájecí plošky desky plošných spojů.
4. Odstraňte šablonu a zkontrolujte kvalitu tisku pájecí pasty.

Význam a výhody

• Zajišťuje rovnoměrné rozložení pájecí pasty, čímž zlepšuje kvalitu pájecích spojů.
• Snižuje počet vad, jako jsou pájené můstky, nedostatečné množství pájky a studené pájené spoje.
• Podporuje montáž elektronických výrobků s vysokou hustotou a přesností.
• Zvyšuje efektivitu výroby a spolehlivost produktů.

Oblasti použití

Tisk pájecí pasty je široce používán při montáži mobilních telefonů, počítačů, domácích spotřebičů, automobilové elektroniky, lékařských přístrojů a průmyslových řídicích systémů. Je to nepostradatelný a kritický krok v moderní výrobě elektroniky.
