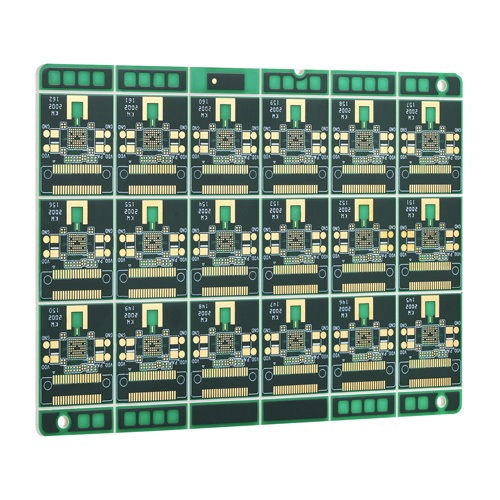

RF PCB pro vysokofrekvenční komunikační aplikace

RF deska plošných spojů (RF PCB, deska plošných spojů pro vysokofrekvenční signály)

RF deska plošných spojů (RF PCB, Radio Frequency Printed Circuit Board) je typ desky plošných spojů speciálně navržený a vyrobený pro RF signály, obvykle se jedná o vysokofrekvenční signály v rozsahu od desítek MHz do desítek GHz pro přenos, zpracování a řízení. Ve srovnání se standardními deskami plošných spojů mají RF desky plošných spojů přísnější požadavky na výběr materiálu, konstrukční návrh a výrobní procesy, jejichž cílem je zajistit nízké ztráty, nízké přeslechy, vysokou integritu signálu a vynikající elektromagnetickou kompatibilitu při přenosu vysokofrekvenčních signálů.

Hlavní vlastnosti

• Vícevrstvá konstrukce:Využívá 8vrstvou strukturu s vysokou hustotou propojení, aby uspokojila potřeby vrstveného přenosu a stínění složitých RF signálů a zvýšila integritu signálu.
• Standardní tloušťka desky a mědi:Tloušťka desky 1,6 mm, tloušťka mědi vnitřní i vnější vrstvy 1 OZ, což zajišťuje vynikající vodivost a proudovou zatížitelnost, vhodnou pro vysokofrekvenční přenos signálu RF s vysokým proudem.
• Přesné zpracování:Minimální průměr otvoru 0,3 mm, minimální šířka/rozestup vedení 5 mil, podporuje vysoce přesné a vysokohustotní rozložení komponent, ideální pro miniaturizované a vysoce integrované konstrukce.
• Vysoce kvalitní povrchová úprava:Povrchová úprava ENIG (Electroless Nickel Immersion Gold) zlepšuje spolehlivost pájení a odolnost proti oxidaci a zajišťuje dlouhodobě stabilní elektrický výkon.
• Komplexní hybridní laminace:Obtížnost procesu spočívá v hybridní laminování více materiálů, které účinně vyvažuje RF výkon a mechanickou pevnost a je vhodné pro různé scénáře použití.
• Vynikající integrita signálu:Vícevrstvá struktura a vysoce přesný proces společně zajišťují nízké ztráty a nízké přeslechy RF signálů, což splňuje přísné požadavky na vysokofrekvenční přenos.

Hlavní aplikace

• Zařízení NFC (Near Field Communication)
• Moduly bezdrátové komunikace
• Systémy RFID (Radio Frequency Identification)
• Chytrá nositelná zařízení a terminály IoT
• Vysoce přesné RF testovací přístroje
• Další RF elektronické produkty vyžadující vysokou frekvenci a vysokou spolehlivost
