niklovaná uhlíková fólie PCB pro vodivé kontakty

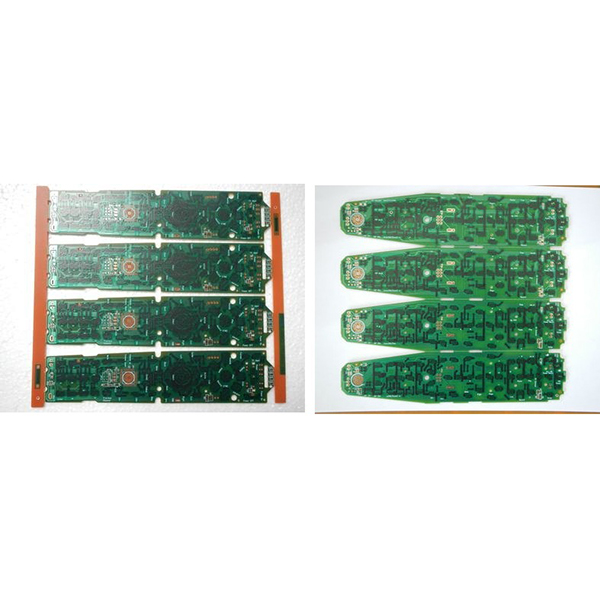

Poniklovaná uhlíková fólie PCB

Popis

Niklovaná uhlíková fólie PCB(běžně označovaná jako niklovaná uhlíková fólie PCB) je specializovaná deska plošných spojů široce používaná při výrobě desek plošných spojů (PCB). Její struktura zahrnuje nejprve potisk vrstvy uhlíkového inkoustu (tj. uhlíkové fólie) na určených místech PCB, následně nanesení vrstvy kovového niklu na povrch uhlíkové fólie pomocí galvanického pokovování nebo chemického pokovování.

Hlavní vlastnosti

1. Vynikající vodivost:Uhlíková fólie sama o sobě má dobrou vodivost, která je dále vylepšena niklovým pokovením.
2. Vysoká odolnost proti opotřebení:Tvrdá niklová vrstva výrazně zlepšuje odolnost kontaktních bodů proti opotřebení.
3. Silná odolnost proti korozi:Nikl nabízí robustní odolnost proti oxidaci a korozi, čímž prodlužuje životnost desky plošných spojů.
4. Nákladově efektivní:Nižší náklady než přímé pokovení zlatem nebo stříbrem a zároveň lepší výkon než u čistého uhlíkového filmu.

Typické aplikace

1. Klávesnice, spínače a kontaktní body v elektronice vyžadující vysokou odolnost proti opotřebení a vodivost.
2. Často ovládané nebo posuvné kontaktní plochy, jako jsou špičkové dálkové ovladače, lékařské přístroje a průmyslové ovládací panely.
3. Variabilní rezistory a kontaktní body posuvných spínačů vyžadující delší životnost.

Jednoduché srovnání

1. Standardní desky s uhlíkovou vrstvou (pouze uhlíková vrstva):Nižší cena, vhodné pro základní požadavky na vodivost a odolnost proti opotřebení.
2. Desky s uhlíkovou vrstvou pokovené niklem (uhlíková vrstva + niklová vrstva):Vylepšená odolnost proti opotřebení, vodivost a odolnost proti korozi, vhodné pro aplikace s vysokými nároky.
