PCB pro řízení impedance pro vysokorychlostní přenos signálu

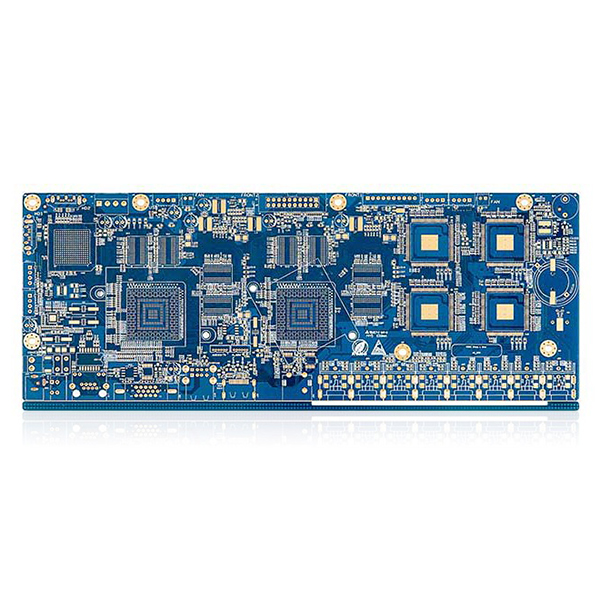

Deska plošných spojů pro řízení impedance

Hlavním účelem desky plošných spojů pro řízení impedance je zajistit stabilní a předvídatelnou hodnotu impedance během vysokorychlostního přenosu signálu, čímž se snižují problémy, jako je odraz signálu, přeslech a ztráta, a zaručuje se integrita a spolehlivost signálu.

Hlavní vlastnosti

• Vysoká vícevrstvá konstrukce:12vrstvá struktura podporuje komplexní obvodové systémy a vrstvené směrování signálu, čímž zvyšuje celkový elektrický výkon.
• Přísná kontrola impedance:Hodnota impedance 100 Ω s tolerancí ±10 % splňuje vysoké požadavky na přesnost vysokorychlostního přenosu digitálního signálu, čímž výrazně snižuje zkreslení a odraz signálu.
• Vysoce přesná výroba:Šířka linky 3,8 mil a rozteč linek 3,2 mil jsou vhodné pro vysokohustotní směrování a podporují vysoce integrovaný design elektronických produktů.
• Vynikající materiály a zpracování:Vyrobeno z vysoce kvalitního substrátu FR-4, se stabilní dielektrickou konstantou a bezolovnatým procesem HASL, což zlepšuje šetrnost k životnímu prostředí a spolehlivost pájení.
• Vynikající izolace mezi vrstvami:Vícevrstvá struktura a pečlivě vybrané materiály zajišťují izolaci mezi vrstvami, což zvyšuje spolehlivost a odolnost desky.
• Vhodné pro vysokorychlostní přenos signálu:Optimalizovaný konstrukční design a výběr materiálů jej činí ideálním pro různé vysokorychlostní a vysokofrekvenční elektronické aplikace.

Hlavní aplikace

• Síťová komunikační zařízení, jako jsou přepínače, směrovače a moduly pro vysokorychlostní přenos dat.
• Servery a úložná zařízení.
• Systémy průmyslové automatizace.
• Lékařská elektronická zařízení.
• Vysokorychlostní zařízení pro zpracování signálu a testovací přístroje.
• Obvodové moduly v spotřební elektronice, které vyžadují přísný výkon vysokorychlostního digitálního signálu.
