Testování ICT při výrobě desek plošných spojů

Testování ICT při výrobě desek plošných spojů pro zajištění kvality a spolehlivosti

Testování v obvodu (ICT) využívá specializované testovací zařízení a přípravky k provádění bodové kontroly kompletně smontovaných desek plošných spojů (PCB). Jedná se o nezbytný krok kontroly kvality při výrobě desek plošných spojů.

Popis

Přehled testů v obvodu (ICT)

Testování v obvodu (ICT) se používá hlavně k kontrole kvality pájení komponentů, stavu elektrických spojů a toho, zda parametry jednotlivých komponentů splňují požadavky návrhu.

Princip fungování

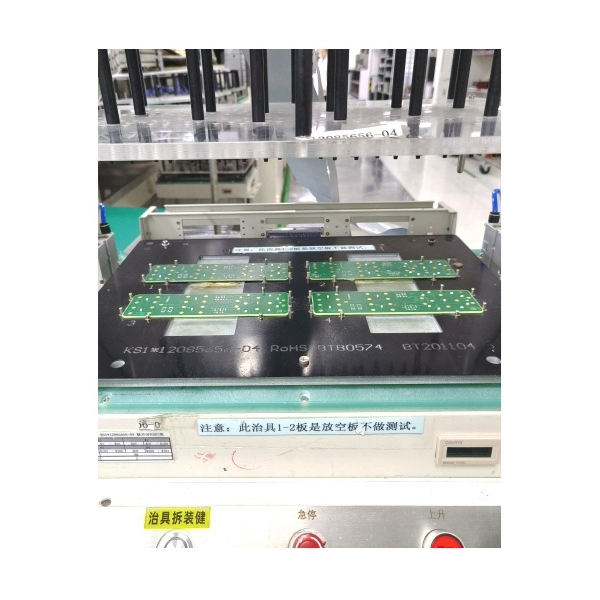

Zařízení ICT upevní desku plošných spojů na testovací přípravek (hřebové lože) a pomocí stovek nebo tisíců pružinových sond naváže přímý kontakt s testovacími body na desce plošných spojů. Zařízení řízené softwarem automaticky přivádí napětí nebo proud, aby změřilo elektrické vlastnosti jednotlivých komponent a obvodů, včetně přerušených obvodů, zkratů, odporu, kapacity, diod a tranzistorů. To umožňuje rychlou a přesnou detekci vad ve výrobním a montážním procesu.

Hlavní kontrolované položky

  • Zkontrolujte přítomnost, polaritu a hodnotu komponentů.
  • Kontrola problémů s pájením, jako jsou studené pájené spoje, nedostatečné pájení, zkraty a přerušení.
  • Zajištění funkčních a spolehlivých spojů desky plošných spojů.
  • Změřte skutečné elektrické parametry různých komponentů.

Výhody a význam

  • Rychlá rychlost testování, vhodná pro hromadné výrobní linky.
  • Komplexní kontrola, pokrývající většinu elektrických poruch.
  • Vysoká přesnost testování, schopnost včasného odhalení drobných vad a zlepšení výtěžnosti při prvním průchodu.
  • Snižuje náklady na opravy a opravy, zvyšuje spolehlivost produktu a spokojenost zákazníků.

Oblasti použití

ICT se široce používá při výrobě různých elektronických produktů, včetně spotřební elektroniky, automobilové elektroniky, komunikačních zařízení, lékařských přístrojů a průmyslových řídicích systémů. Ať už se jedná o jednostranné, oboustranné nebo vícevrstvé desky, ICT poskytuje efektivní a spolehlivé zajištění kvality.

Výhody našich ICT služeb

Disponujeme pokročilým testovacím zařízením ICT a profesionálním týmem inženýrů, což nám umožňuje poskytovat přizpůsobená řešení testování ICT, která splňují požadavky na kontrolu různých produktů a procesů a pomáhají zákazníkům zlepšovat kvalitu produktů a konkurenceschopnost na trhu.
