zakryté průchody

zakryté průchody se používají k propojení vnitřních vrstev desky plošných spojů

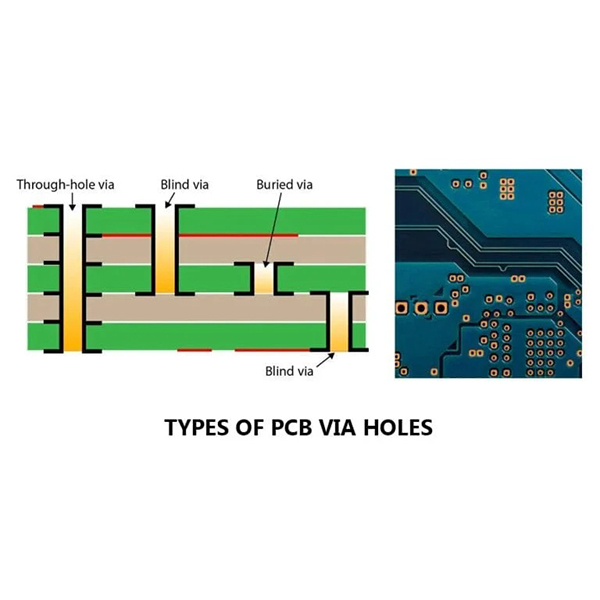

Zakryté průchody jsou vrtané struktury, které spojují pouze různé vnitřní vrstvy desky plošných spojů a nejsou viditelné z vnějšího povrchu. Představují zásadní technický přístup ke zvýšení hustoty a výkonu vedení v vícevrstvých deskách plošných spojů.

Popis

Zakryté průchodyjsou běžnou specializovanou strukturou otvorů ve vícevrstvých deskách plošných spojů. Nacházejí se výhradně mezi vnitřními vrstvami desky plošných spojů a nezasahují až k povrchu desky. Jinými slovy, zapuštěné průchody spojují pouze dvě nebo více vnitřních vrstev ve vícevrstvé desce, bez viditelných otvorů na povrchu vnějších vrstev.

Klíčové vlastnosti zapuštěných průchodů

  1. Způsob připojení:Spojuje pouze vnitřní vrstvy s vnitřními vrstvami. Žádné viditelné otvory do vnějších vrstev.
  2. Vizuální charakteristiky:Zapuštěné průchody nejsou viditelné z vnějšího povrchu desky plošných spojů, protože jsou zcela uzavřeny uvnitř desky.
  3. Složitost výroby:Výrobní proces je složitější než u standardních průchozích otvorů nebo slepých průchozích otvorů, protože vyžaduje vrstvené vrtání a pokovování vnitřních vrstev před laminací.

Aplikace zapuštěných průchozích otvorů

  1. Zvyšují hustotu vedení na desce plošných spojů a šetří prostor povrchové vrstvy.
  2. Splňuje požadavky na miniaturizaci a vysoký výkon pro prémiovou elektroniku, jako jsou servery, komunikační zařízení a inteligentní terminály.
  3. Běžně se používá v konstrukcích desek HDI (High-Density Interconnect) v kombinaci se slepými průchody a průchozími otvory pro zvýšení flexibility konstrukce.
