slepé průchody

Slepé průchody spojují povrchovou vrstvu a vnitřní vrstvy

Slepé průchody jsou vrtané otvory, které spojují povrchovou vrstvu desky plošných spojů s vnitřními vrstvami, aniž by procházely celou deskou. Jsou široce používány ve vícevrstvých deskách pro elektronické výrobky s vysokou hustotou a vysokým výkonem.

Popis

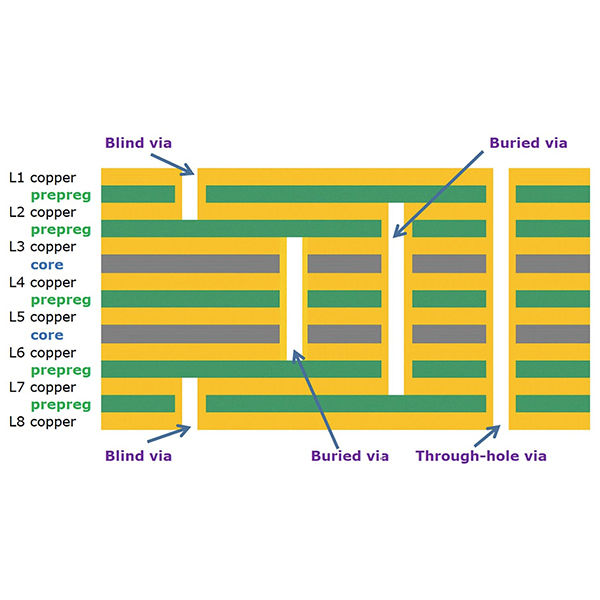

Slepé průchodyjsou speciální otvory ve vícevrstvých deskách plošných spojů, které se používají především k propojení vodivých drah mezi povrchovou vrstvou desky (vnější vrstva) a vnitřní vrstvou. Jeden port slepé průchodky se nachází na vnějším povrchu desky plošných spojů, zatímco druhý port končí na vnitřní vrstvě desky plošných spojů, aniž by procházel celou deskou.

Klíčové vlastnosti slepých průchodů

  1. Způsob připojení:Spojuje pouze povrchovou vrstvu (např. vrstvu 1 nebo nejvyšší vrstvu) s vnitřní vrstvou, aniž by procházel všemi vrstvami.
  2. Vzhled:Viditelný z povrchu desky plošných spojů, ale otvor neprochází na opačnou stranu.
  3. Složitost výroby:Složitější než standardní průchozí otvory, vyžaduje vrstvené vrtání a pokovovací techniky.

Použití slepých průchodů

  1. Používá se v deskách s vysokou hustotou propojení (HDI) ke zvýšení hustoty propojení.
  2. Vhodné pro konstrukce vyžadující vícevrstvá propojení při úspoře místa, jako jsou smartphony, tablety, komunikační zařízení a další špičková elektronika.

Výhody slepých průchodů

  1. Šetří místo na desce plošných spojů a zvyšuje hustotu vedení.
  2. Účinně zkracuje trasy přenosu signálu a zlepšuje integritu signálu.
  3. Usnadňuje miniaturizaci a návrhy s vysokým výkonem.
