hliníková deska s měděným pláštěm pro účinný odvod tepla

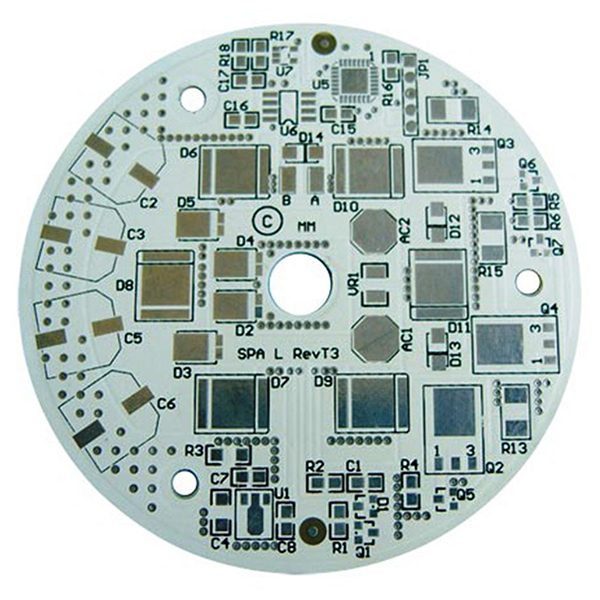

Hliníková deska plošných spojů potažená mědí (hliníková deska plošných spojů)

Hliníková deska plošných spojů potažená mědí (běžně označovaná jako hliníková deska plošných spojů) je typ desky potažené mědí, která jako základní materiál používá kovový hliník. Na hliníkovou základnu se nanese izolační vrstva, na ni se pak nanese vrstva měděné fólie a leptáním se vytvoří obvodové vzory. Hliníkové desky plošných spojů se vyznačují vynikajícími vlastnostmi v oblasti odvodu tepla, elektrické izolace a mechanického zpracování. Jsou široce používány v produktech, které vyžadují dobrý odvod tepla a vysokou spolehlivost, jako jsou LED osvětlení, napájecí zařízení a vysoce výkonné elektronické součástky. Typická struktura se skládá ze tří částí: hliníkové základny, izolační vrstvy a vrstvy měděné fólie.

Hlavní struktura hliníkové desky plošných spojů

1. Hliníková základna:Vyrobena z vysoce čisté hliníkové desky, která poskytuje vynikající tepelnou vodivost a mechanickou podporu.
2. Izolační vrstva:Vyrobena z vysoce výkonného izolačního materiálu, který zajišťuje elektrickou izolaci a tepelnou odolnost.
3. Měděná fólie:Povrch je pokryt vysoce čistou elektrolytickou měděnou fólií, která usnadňuje následné leptání za účelem vytvoření obvodových vzorů.

Hlavní vlastnosti desek plošných spojů s kovovým jádrem

1. Vynikající odvod tepla, který účinně snižuje teplotu elektronických součástek.
2. Dobré elektrické izolační a elektromagnetické stínící vlastnosti.
3. Vysoká mechanická pevnost, snadné děrování, vrtání a další zpracování.
4. Vhodné pro technologii povrchové montáže, není třeba používat další chladiče, což pomáhá zmenšit velikost produktu.
5. Dobrá rozměrová stabilita, kompaktní struktura a vhodnost pro vysoce integrované konstrukce.
6. Volitelné ekologické materiály, splňující normy RoHS a další.

Hlavní aplikace hliníkových plátovaných desek plošných spojů

1. Hybridní výkonové integrované obvody (HIC).
2. Audio zařízení: vstupní/výstupní zesilovače, vyvažovací zesilovače, audio zesilovače, předzesilovače, výkonové zesilovače atd.
3. Komunikační elektronická zařízení: vysokofrekvenční zesilovače, filtrační obvody, vysílací obvody.
4. Napájecí zařízení: spínané regulátory, stejnosměrné měniče, SW regulátory atd.
5. Zařízení pro automatizaci kanceláří: elektrické stroje, ovladače atd.
6. Počítačová zařízení: desky CPU, disketové jednotky, napájecí zdroje atd.
7. Napájecí moduly: měniče, polovodičová relé, napájecí zdroje atd.
8. LED osvětlení: vysoce výkonné LED lampy, LED stěny, LED pouliční osvětlení atd.

Běžné specifikace

• Tloušťka hliníkové základny: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
• Tloušťka mědi: 35 μm, 70 μm, 105 μm.
• Velikost desky: 500 × 1200 mm, 600 × 1200 mm, 1000 × 1200 mm.
• Povrchová úprava: kalafuna, vyrovnání horkým vzduchem (HASL).
