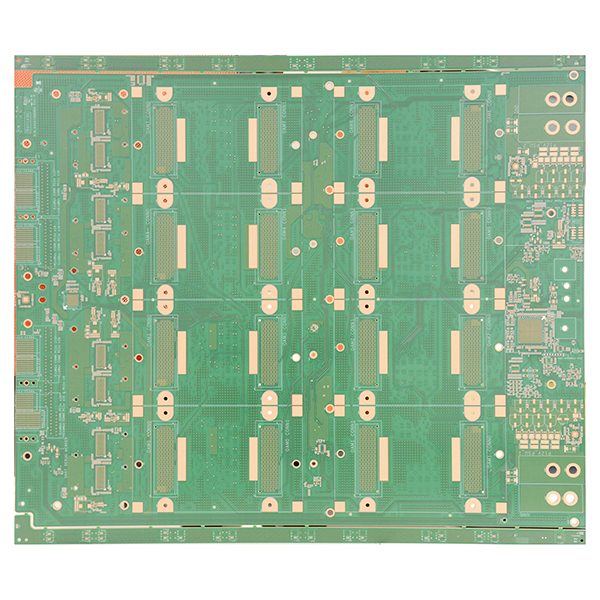

Výroba univerzální základní desky UBB pro propojení akcelerátorů

Definice desky AI UBB

AI UBB (Universal Base Board) je špičková zadní deska nebo základní deska navržená tak, aby poskytovala napájení, signál, správu a vysokorychlostní propojovací kanály pro karty AI akcelerátorů, jako jsou moduly OAM, GPU a FPGA. Obvykle slouží jako základní propojovací platforma v AI serverech nebo šasi AI akcelerátorů, jako jsou NVIDIA HGX, Baidu Kunlun a Alibaba Hanguang, což z ní činí klíčový hardwarový základ pro moderní výpočetní centra AI.

Hlavní funkce desky AI UBB

• Umožňuje vysokorychlostní propojení mezi více kartami AI akcelerátoru a hostitelským CPU, stejně jako mezi kartami akcelerátoru, a podporuje protokoly jako PCIe, NVLink a CXL.
• Poskytuje jednotnou distribuci napájení, chladicí rozhraní, distribuci řídicích signálů a funkce monitorování stavu.
• Podporuje různé typy modulů akcelerátorů AI a nabízí vysokou kompatibilitu a flexibilní škálovatelnost.
• Zajišťuje datové cesty s vysokou šířkou pásma a nízkou latencí pro efektivní výměnu a přenos dat.

Hlavní vlastnosti výroby desek plošných spojů AI UBB

• Ultra vysoký počet vrstev (≥20 vrstev), velká velikost (obecně nad 400 × 500 mm) a tloušťka desky ≥3 mm.
• Používá materiály s extrémně nízkými ztrátami a vysokou kvalitou, aby splňovaly požadavky na přenos vysokofrekvenčních signálů.
• Využívá pokročilé procesy, jako je zpětné vrtání, pryskyřicí vyplněné průchody a POFV, s minimálním vrtaným otvorem 0,2 mm a poměrem stran ≥15.
• Vysoká hustota stop až 0,09/0,09 mm, s přesností řízení impedance dosahující ±8 %.
• Podporuje vysoký výkon a moduly s možností výměny za provozu, s výkonnými funkcemi chlazení a správy napájení.
• Vysoce přizpůsobený design s vynikající spolehlivostí a stabilitou, vhodný pro nasazení velkých AI klastrů.

Hlavní aplikace desky AI UBB

• OAM, Open Accelerator Module, architektura AI serverů, sloužící jako most mezi moduly OAM a základní deskou/CPU.
• Základní backplane pro AI serverové platformy, jako je NVIDIA HGX, poskytující propojení pro více GPU/AI akceleračních karet.
• Vysoce výkonné AI servery s kapalinovým nebo vzduchovým chlazením, umožňující modulární rozšíření a správu AI clusterů s vysokou hustotou a vysokým výpočetním výkonem.
• Používá se v superpočítačových centrech, datových centrech a velkých cloudových platformách AI pro high-endové aplikace AI.

Rozdíly oproti tradičním backplanům

• Desky UBB jsou speciálně navrženy pro ekosystém AI akcelerátorů a podporují vyšší šířku pásma (například PCIe Gen4/Gen5, NVLink, CXL) a vyšší požadavky na výkon.
• Větší důraz na flexibilní rozšiřování a různorodou kompatibilitu mezi AI moduly, přizpůsobující se rychlému vývoji AI technologie a hardwaru.
• Poskytuje vyšší integritu signálu a spolehlivost systému, což z něj činí nepostradatelnou součást velkých platforem pro výpočty AI.
