Výroba desek plošných spojů pro AI servery

Výroba desek plošných spojů pro AI přepínače

Výroba desek plošných spojů pro AI přepínače je klíčovým aspektem moderní infrastruktury pro výpočetní techniku AI. Deska pro AI přepínače, známá také jako AI propojovací deska nebo přepínaná deska, je speciálně navržena pro servery umělé inteligence a vysoce výkonné výpočetní klastry (HPC). Slouží jako důležitá platforma pro vysokorychlostní propojení dat, spojuje více karet AI akcelerátorů a hostitelský procesor a umožňuje výměnu dat s vysokou šířkou pásma a nízkou latencí.

Stručná definice základní desky AI Switch

Základní deska AI switch integruje vysokorychlostní přepínací čipy, jako jsou PCIe Switch a NVSwitch, spolu s různými vysokorychlostními propojovacími kanály. Podporuje efektivní přenos dat mezi kartami AI akcelerátorů, jako jsou GPU, moduly OAM a FPGA, stejně jako mezi těmito akcelerátory a hostitelským CPU. Jedná se o nezbytnou součást velkých výpočetních platforem AI.

Hlavní funkce

• Vysokorychlostní výměna dat: Integruje pokročilé přepínací čipy pro efektivní komunikaci mezi akcelerátory AI a procesory CPU.
• Kompatibilita s více protokoly: Podporuje různé vysokorychlostní propojovací protokoly, jako jsou PCIe, NVLink a CXL.
• Sjednocené napájení a správa: Poskytuje sjednocené rozhraní pro distribuci napájení, monitorování a správu pro všechny moduly akcelerátorů AI.
• Silná škálovatelnost: Kompatibilní s různými typy modulů AI akcelerátorů, podporuje modulární rozšíření a flexibilní nasazení systému.

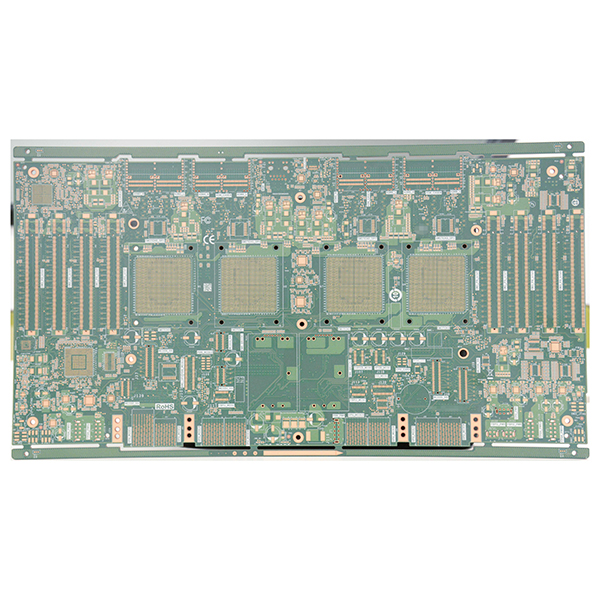

Klíčové vlastnosti výroby desek plošných spojů pro AI přepínače

• Ultra vysoký počet vrstev a velká velikost: Návrhy mají ≥20 vrstev, tloušťku desky ≥3 mm a splňují požadavky na propojení s vysokou hustotou.
• Přesná výroba: Používají se pokročilé techniky výroby desek plošných spojů, jako je minimální velikost vrtání 0,2 mm, poměr stran ≥15:1, oboustranné vrtání, Skip Via a POFV.
• Vysoce výkonné materiály: Využívá materiály s velmi nízkými ztrátami a nadstandardní vysokorychlostní materiály, vysokorychlostní inkoust a technologii Low Profile brown oxide, aby byla zajištěna integrita signálu.
• Vysoká hustota zapojení a kontrola impedance: Šířka/rozestup linek až 0,09/0,09 mm, s přesností kontroly impedance až ±8 %.
• Vysoká šířka pásma a nízká latence: Podporuje rozsáhlý paralelní vysokorychlostní přenos signálu pro náročný výkon AI clusteru.
• Vysoká spolehlivost a udržovatelnost: Disponuje robustním rozvodem energie, řízením teploty a podporuje moduly s možností výměny za provozu pro stabilní provoz systému.

Hlavní aplikace

• AI servery, jako je platforma NVIDIA HGX, šasi AI akcelerátoru a superpočítačová centra pro AI clustery s vysokou hustotou.
• Trénování velkých modelů, AI inference, vědecké výpočty a cloudové výpočetní platformy.
• Datová centra, superpočítačová centra a velká infrastruktura AI cloud computingu.
