Výroba desek plošných spojů modulu AAU

Výroba desek plošných spojů modulů AAU pro bezdrátové zařízení

Při výrobě desek plošných spojů pro moduly AAU se obvykle používají vysokorychlostní, vysokofrekvenční materiály s vysokými požadavky na odvod tepla a spolehlivost pájení.

Popis

Výroba desek plošných spojů modulu AAU (aktivní anténní jednotka)

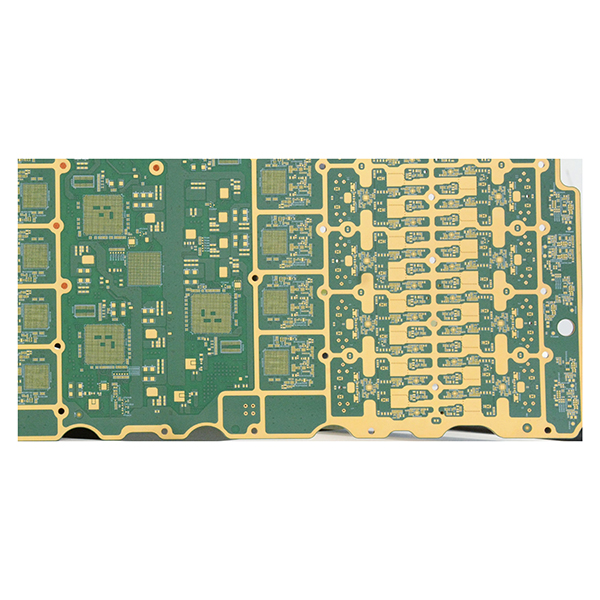

AAU (Active Antenna Unit) je klíčová součást mobilních komunikačních základnových stanic pro bezdrátový přenos a příjem signálu, která integruje více funkcí, jako jsou RF, zpracování signálu a antény. AAU se vyznačují vysokou integrací, vysokou spolehlivostí, vysokými přenosovými rychlostmi a vynikajícím odvodem tepla. Desky plošných spojů modulu AAU mají obvykle 14 nebo více vrstev s jemnými liniemi na vnitřních i vnějších vrstvách a široce využívají pokročilé technologie, jako jsou POFV (plated over filled via), back drilling a embedded copper blocks. Vnější vrstva zahrnuje návrhy RF obvodů, které umožňují nejen vysokorychlostní přenos signálu, ale také částečné funkce RF transceiveru.

Hlavní vlastnosti výroby desek plošných spojů modulu AAU

  • Používá vysokorychlostní, vysokofrekvenční materiály, které zajišťují stabilní vysokorychlostní přenos signálu s nízkými ztrátami.
  • Konstrukce s vysokým počtem vrstev (≥14 vrstev) podporuje komplexní integraci obvodů a funkční rozdělení modulů.
  • Jemné linky na vnitřních i vnějších vrstvách zlepšují integritu signálu a splňují požadavky na vysokou hustotu vedení.
  • Podporuje pokročilé procesy, jako jsou POFV, zpětné vrtání a vestavěné měděné bloky, což účinně zvyšuje odvod tepla a elektrický výkon.
  • Návrh RF obvodů na vnější vrstvě splňuje požadavky na vysokorychlostní přenos signálu i RF signálu.
  • Vynikající výkon v oblasti řízení tepla splňuje požadavky na odvod tepla u zařízení s vysokým výkonem.
  • Vysoká spolehlivost pájení, která vyhovuje složitým procesům a potřebám hromadné výroby.
  • Přizpůsobitelné rozměry, struktury a speciální funkce podle požadavků zákazníků, flexibilní přizpůsobení různým scénářům použití.

Hlavní aplikace

  • Aktivní anténní jednotky AAU pro mobilní komunikační základnové stanice 5G a 4G.
  • RF front-end moduly a moduly pro zpracování signálu pro bezdrátové komunikační systémy.
  • Zařízení pro vysokorychlostní přenos dat a přepínání.
  • Inteligentní anténní systémy a komunikační systémy MIMO.
  • Další bezdrátová komunikační zařízení s přísnými požadavky na vysokorychlostní přenos signálu a vysokou integraci.
